WM64
Can't find what you're looking for? Go to the Product Selector

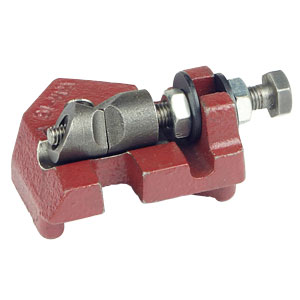

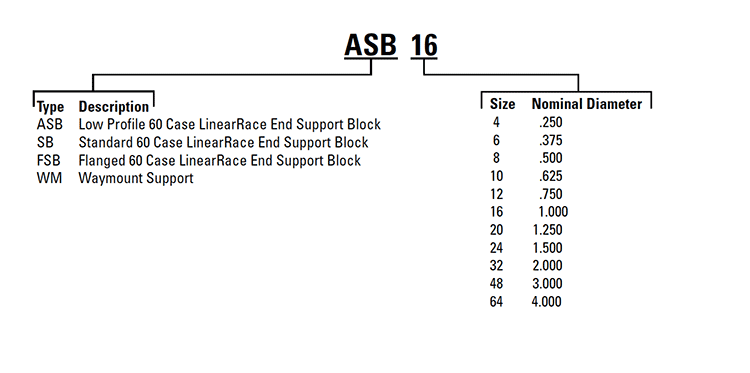

軸支撐, 間斷支撐, Waymount, 配合使用 4 英寸 直徑軸
- 設計用于RoundWay軸承。兩個或多個軸承可用于提供沿軸長度方向的非連續支撐和調節。與軸支撐導軌不同，Waymount支撐不允許開放型滾珠襯套軸承縱向通過。當需要在Waymount支撐上運行時，須使用Roundway軸承。
- 底座螺栓[F]由客戶提供
- 軸連接螺栓[G]和墊圈隨Waymount支撐提供

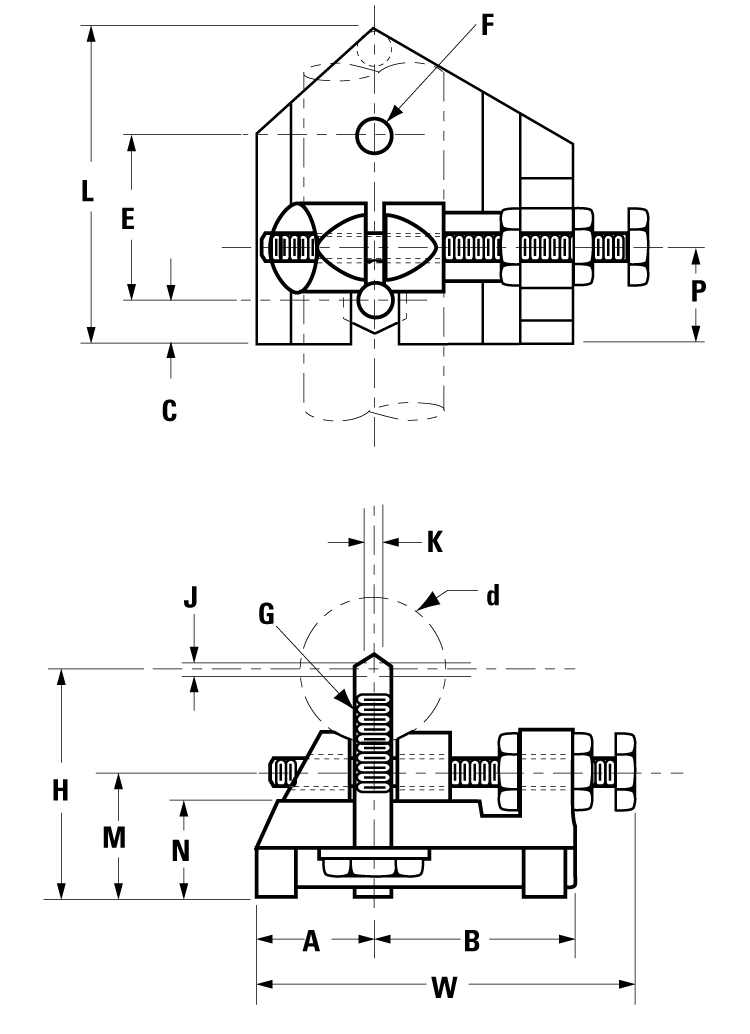

| 尺寸 | 價值 |
|---|---|
| [A] | 3 英寸 |
| [B] | 4.25 英寸 |
| [C] | 1 英寸 |
| [d] 軸，標稱直徑 | 4 英寸 |
| [E] | 3.13 英寸 |
| [F] | 0.78 英寸 |
| [G] | 3/4-16 bolt and washer |
| [H] | 5.44 英寸 |
| [J] Total Adjustment | 1/8 英寸 |
| [K] Total Adjustment | 1/8 英寸 |
| [L] | 6.5 英寸 |
| [M] | 2.75 英寸 |
| [N] | 2 英寸 |
| [P] | 2 英寸 |
| [W] | 8.5 英寸 |
