ULSRA10
Can't find what you're looking for? Go to the Product Selector

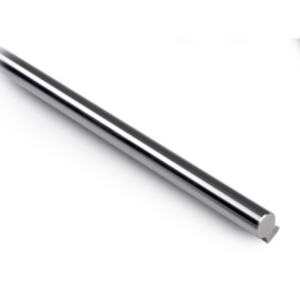

軸支撐, 連續支撐組件, 超低截面, 預鉆孔, 鋼 , 定長切割, 202 英寸 長, 配合使用 0.625 英寸 標稱直徑開放式襯套軸承
- 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
- 這些軸承座可垂直或者水平使用。
- 螺栓從下到上
- 包括L級60 Case導向軸
- 除非客戶指定，否則每端的Y尺寸相等。

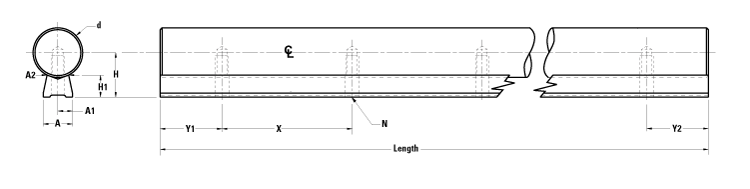

| 尺寸 | 價值 |
|---|---|
| [A] | 0.31 英寸 |
| [A1] | 0.16 英寸 |
| [A2] | 0.31 英寸 |
| [d] 軸，標稱直徑 | 0.625 英寸 |
| [H] | 0.688 英寸 |
| [H] 公差 | ± 0.002 in |
| [H1] | 0.41 英寸 |
| [N] | #8-32 |
| [X] Dim | 4 英寸 |
| [X] 尺寸 | 1 英寸 |
| 長度 | 202 英寸 |
| 建議螺栓 | #8-32 |
