ASBM08
Can't find what you're looking for? Go to the Product Selector

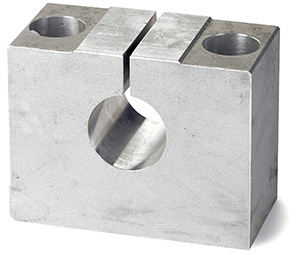

軸支撐, 末端支撐, 低截面, 鋁合金, 配合使用 8 毫米 直徑軸
- 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
| 尺寸 | 價值 |
|---|---|
| [A] | 32 毫米 |
| [A1] | 16 毫米 |
| [A1] 公差 | ± 0.30 mm |
| [B] | 18 毫米 |
| [d] 軸，標稱直徑 | 8 毫米 |
| [E1] | 22 毫米 |
| [E1] 公差 | ± 0.30 mm |
| [F1] | 9 毫米 |
| [H] | 15 毫米 |
| [H] 公差 | ± 0.025 mm |
| [H1] | 28 毫米 |
| [N] | 3.50 mm |
