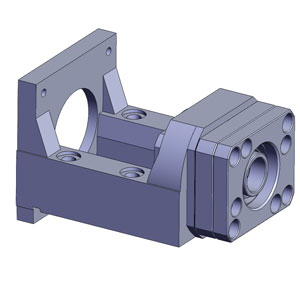

MK 20, 支座, 固定, Flange Mount, MK 樣式, 20 毫米 Inside Diameter; 配合使用 1.000 or 1.171 in 滾珠絲杠
- Base mounted NEMA 34 motor mount.
- 絲杠必須進行加工以匹配軸承座。
- 堅固的鋼制結構
- 法蘭安裝配置
- 分類為“固定”，用于關鍵速度和支柱強度計算。
- 包括FK末端支撐

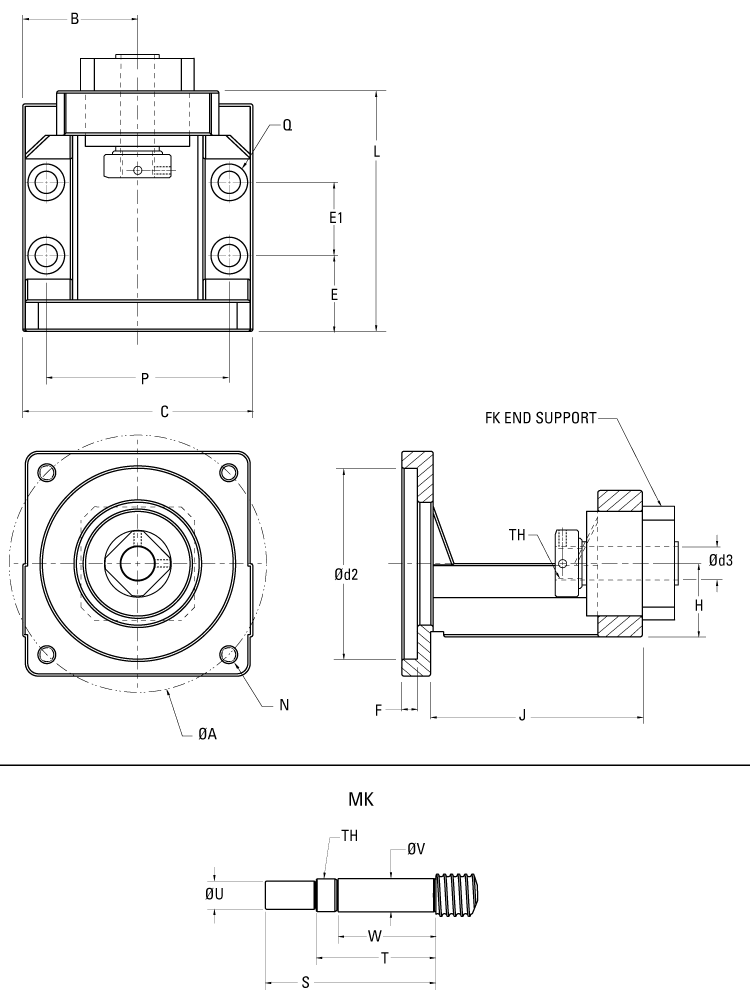

| 尺寸 | 價值 |
|---|---|
| [A] | 3.874 英寸 |
| [B] | 1.732 英寸 |
| [C] | 3.465 英寸 |
| [d2] | 2.874 英寸 |
| [d3] Bearing Journal Diameter, Recommended | 20 毫米 |
| [E] | 1.142 英寸 |
| [E1] | 1.654 英寸 |
| [F] | 0.236 英寸 |
| [H] | 1.339 英寸 |
| [J] | 4.016 英寸 |
| [L] | 4.449 英寸 |
| [N] | M6 |
| [P] | 2.756 英寸 |
| [Q] | 4x .335 Thru, .571 C-Bore x .315 Dp |
| [S] | 3.425 英寸 |
| [T] | 2.441 英寸 |
| [TH] | M20x1 |
| [U] | .6693/.6686 in |
| [V] | .7872/.7869 in |
| [W] | 1.772 英寸 |
