7833602
Can't find what you're looking for? Go to the Product Selector
WK 40, 支座, 固定, Flange Mount, WK 樣式, 40 毫米 Inside Diameter; 配合使用 2.000 in 滾珠絲杠
- 重載法蘭安裝WK支座配備負載能力更高的軸承。
- 設計尺寸符合標準WK或者WK1末端加工。（絲杠必須進行加工以匹配軸承座）。
- 堅固的鋼制結構
- 法蘭安裝配置
- 分類為“固定”，用于關鍵速度和支柱強度計算。

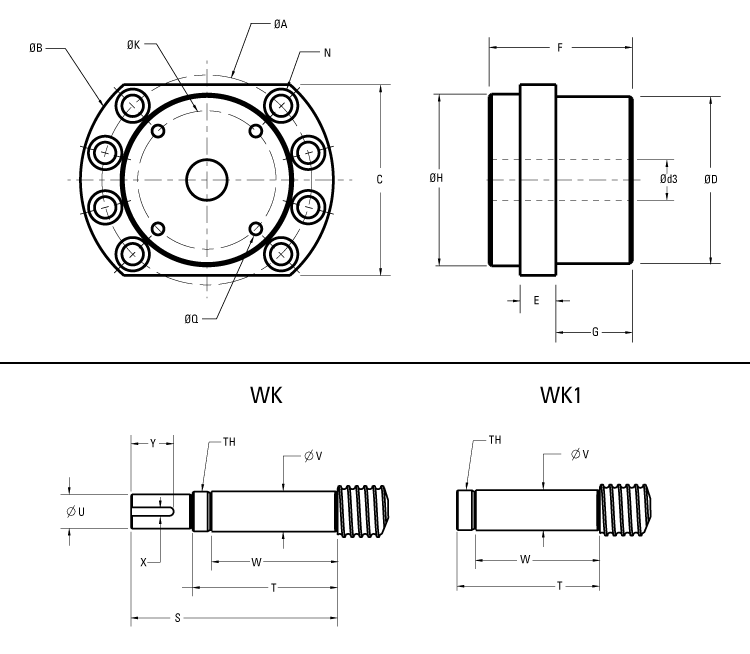

| 尺寸 | 價值 |
|---|---|
| [A] | 4.764 英寸 |
| [B] | 5.591 英寸 |
| [C] | 4.173 英寸 |
| [D] | 3.74 英寸 |
| [d3] Bearing Journal Diameter, Recommended | 40 毫米 |
| [E] | 0.709 英寸 |
| [F] | 2.598 英寸 |
| [G] | 1.299 英寸 |
| [H] | 4.016 英寸 |
| [K] | 3.15 英寸 |
| [N] | 8x .433 Thru, .669 C-Bore x .433 Dp |
| [Q] | 4x M6 THD, x .472 Dp |
| [S] | 5.787 英寸 |
| [T] | 3.622 英寸 |
| [TH] | M40x1.5 |
| [U] | 1.3780/1.3771 in |
| [V] | 1.5746/1.5742 in |
| [W] | 2.441 英寸 |
| [X] | 0.315 英寸 |
| [Y] | 1.85 英寸 |
