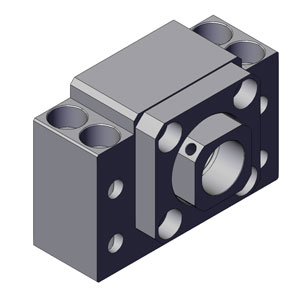

BK 15, 支座, 固定, Base Mount, BK 樣式, 15 毫米 Inside Diameter; 配合使用 0.750 in 滾珠絲杠
- 底座安裝BK軸承支座包括一個角接觸軸承副以提高剛性和軸向負載能力。
- 絲杠必須進行加工以匹配軸承座。
- 堅固的鋼制結構
- 底座安裝配置
- 分類為“固定”，用于關鍵速度和支柱強度計算。

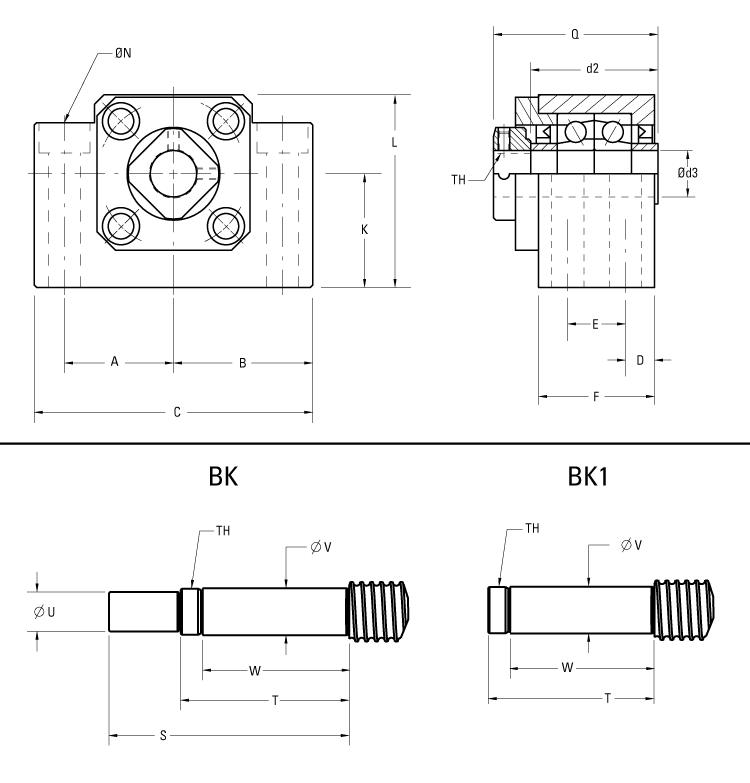

| 尺寸 | 價值 |
|---|---|
| [A] | 1.063 英寸 |
| [B] | 1.378 英寸 |
| [C] | 2.756 英寸 |
| [D] | 0.236 英寸 |
| [d2] | 1.181 英寸 |
| [d3] Bearing Journal Diameter, Recommended | 15 毫米 |
| [E] | 0.591 英寸 |
| [F] | 1.063 英寸 |
| [K] | 1.102 英寸 |
| [L] | 1.89 英寸 |
| [N] | 4x .260 Thru, .433 C-Bore x .256 Dp |
| [Q] | 1.496 英寸 |
| [S] | 2.362 英寸 |
| [T] | 1.575 英寸 |
| [TH] | M15x1 |
| [U] | .4724/.4717 in |
| [V] | .5904/.5900 in |
| [W] | 1.102 英寸 |
