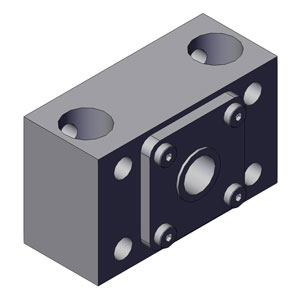

支座, 固定, Base or Flange Mount, QK 樣式, 25 毫米 Inside Diameter, Quick Mount; 配合使用 32 mm 滾珠絲杠
- QK軸承支座包括采用背對背（DB）配置的高角接觸軸承，以實現高剛度。
- 設計尺寸符合標準QK或者QK1型末端加工。（絲杠必須進行加工以匹配軸承座）。
- 堅固的鋼制結構
- 底座或者端面安裝配置
- 分類為“固定”，用于關鍵速度和支柱強度計算。

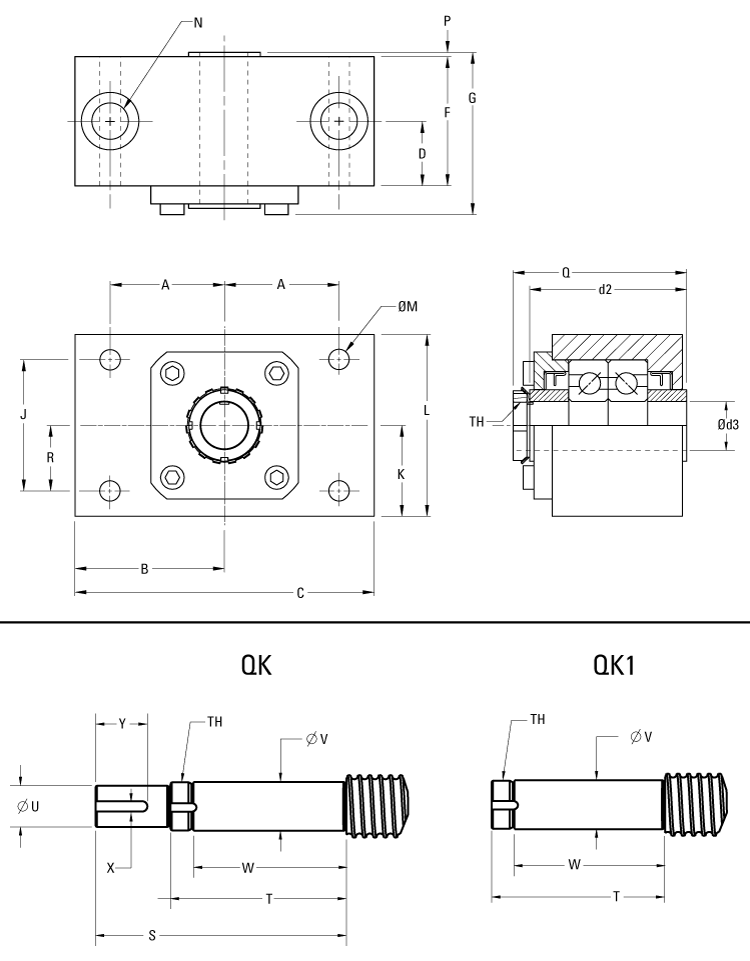

| 尺寸 | 價值 |
|---|---|
| [A] | 54 毫米 |
| [B] | 76 毫米 |
| [C] | 152 毫米 |
| [D] | 24.5 毫米 |
| [d2] | 60 毫米 |
| [d3] Bearing Journal Diameter, Recommended | 25 毫米 |
| [F] | 49 毫米 |
| [G] | 65 毫米 |
| [J] | 51 毫米 |
| [K] | 44.45 毫米 |
| [L] | 85.9 毫米 |
| [M] | 4x 16.66 dia |
| [N] | 2x 23.01 Thru, 34.93 C-Bore x 50.80 Dp |
| [P] | 0.76 毫米 |
| [Q] | 73.66 毫米 |
| [R] | 25.4 毫米 |
| [S] | 113 毫米 |
| [T] | 74 毫米 |
| [TH] | KM-05 |
| [U] | 20.000/19.980 mm |
| [V] | 25.008/24.996 mm |
| [W] | 60 毫米 |
| [X] | 5 毫米 |
| [Y] | 32 |
